有源轮廓标的安装细节：

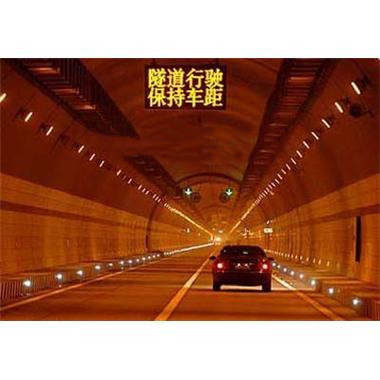

1、有源轮廓标可以安装在隧道两边的路缘石侧壁上，也可以安装在隧道侧壁，勾画出道路的轮廓，从而诱导司机视线，达到安全驾驶和逃生的目的。
2、轮廓标间距根据道路情况而定，一般是10-15米，弯道5-10米。因隧道内外光线强弱变化，人眼需要一个适应的过程，建议在进入隧道150米，间距为10米。
3、轮廓标的颜色选择为一黄一白双面发光，安装方式为行车方向左黄右白。一个控制器单边控制800--1000米，或200个有源道钉。
4、需要在道路内各侧铺设一条2芯4～6㎡电缆+、-极的总线（因诱导标是直流24V工作电压，线路太长线损会很大，故应提高线缆线径减少压降保证末端诱导标正常工作），并且将所有的诱导标都一起并入总线即可。
轮廓标产品参数：
外壳材质：塑料支架+3M反光膜
外形尺寸：40*180MM
净重：300克
工作电压：24V DC
显示方式：常亮 。
功率：0.9W
LED颜色：一面黄，一面白 直径10MM
LED数量： 12颗
可视距离：>500米
设计寿命：LED寿命大于10万小时。
工作环境：-30℃ ~ 70℃。
防护等级：IP68
抗压能力：静态承受压力>15吨
导线颜色：棕色接正极，蓝色接负极
一个控制器带100个轮廓标，控制器放中间 一般控制1000米。
安装方式：用不锈钢螺丝或尼龙涨管将诱导灯固定在隧道路缘石上。
